Hướng dẫn tính cột áp và lưu lượng khi chọn mua bơm chìm

Việc chọn mua máy bơm chìm (bơm tõm) thường khiến nhiều người bối rối khi nhìn vào thông số kỹ thuật. Mua bơm quá yếu thì nước không lên, mua bơm quá mạnh thì tốn điện, tốn tiền và hại đường ống.

Chìa khóa nằm ở hai thông số cơ bản: Lưu lượng (Q) và Cột áp (H). Bài viết này sẽ hướng dẫn bạn "cầm tay chỉ việc" cách tính toán hai thông số này một cách đơn giản và chính xác nhất để chọn được chiếc bơm phù hợp.

1. Hiểu về hai thông số "vàng": Q và H

Trước khi tính toán, bạn cần hiểu chúng là gì trên tem máy bơm:

Lưu lượng (Q - Quantity): Là lượng nước bạn cần bơm đi trong một đơn vị thời gian. Đơn vị thường dùng: mét khối trên giờ (m³/h) hoặc lít trên phút (l/phút).

Ví dụ: Q = 10 m³/h nghĩa là bơm có thể hút hết một bể 10 khối trong 1 giờ.

Cột áp (H - Head): Đây là thông số dễ gây hiểu lầm nhất. Nó không chỉ là chiều cao thẳng đứng mà bơm cần đẩy nước lên. Nó là Tổng Chiều Cao bơm phải thắng được, bao gồm cả chiều cao thực tế và các loại ma sát cản trở trong đường ống. Đơn vị: mét (m).

2. Bước 1: Cách tính Lưu lượng (Q) cần thiết

Việc tính lưu lượng phụ thuộc vào nhu cầu thực tế của bạn. Hãy trả lời câu hỏi: Bạn cần bơm bao nhiêu nước và muốn bơm nhanh đến mức nào?

Đối với thoát nước thải, nước mưa gia đình:

Bạn có thể ước lượng dựa trên thể tích hố chứa hoặc lượng nước sử dụng:

Cách ước lượng: Hãy đo kích thước hố ga/bể chứa của bạn.

Ví dụ: Hố ga của bạn rộng 1m, dài 1m, sâu 1m => Thể tích là 1m³.

Nếu bạn muốn bơm cạn hố này trong 30 phút (0.5 giờ).

=> Lưu lượng Q cần thiết = 1m³ / 0.5h = 2 m³/h.

Gợi ý nhanh:

Hộ gia đình nhỏ (thoát nước sàn, máy giặt): Q khoảng 2 - 5 m³/h.

Biệt thự, khu vực hay ngập nặng: Q khoảng 5 - 10 m³/h hoặc hơn.

3. Bước 2: Cách tính Cột áp (H) bơm chìm – Phần quan trọng nhất!

Đây là phần trọng tâm của bài viết về cách tính cột áp bơm chìm. Rất nhiều người chỉ tính chiều cao thẳng đứng mà bỏ quên mất phần "tổn thất áp lực", dẫn đến bơm mua về không đẩy nước ra được.

Công thức tính cột áp tổng (H_tổng) như sau:

H_{tổng} = H_{tĩnh} + H_{động} (tổn thất ma sát)

Trong đó:

3.1. H_tĩnh (Cột áp tĩnh - Chiều cao thực tế)

Là khoảng cách thẳng đứng từ mực nước thấp nhất trong bể chứa đến điểm xả nước ra cao nhất.

Ví dụ: Bạn đặt bơm dưới hố sâu 3m so với mặt đất, và cần đẩy nước lên cống thoát cách mặt đất 1m. => H_tĩnh = 3m + 1m = 4m.

3.2. H_động (Tổn thất áp lực do ma sát đường ống)

Khi nước chảy trong ống, nó bị ma sát với thành ống, cút nối, van... làm giảm áp lực. Đường ống càng dài, càng nhỏ, càng nhiều co (cút) thì tổn thất này càng lớn.

Để tính chính xác cần công thức thủy lực phức tạp. Tuy nhiên, để chọn bơm dân dụng, bạn có thể dùng phương pháp ước lượng quy đổi sau:

Bảng quy đổi tổn thất áp lực (Ước tính cho ống PVC phổ thông):

(Lưu ý: Bảng trên là ước tính an toàn cho các loại ống phổ biến như Ø42, Ø49, Ø60. Ống càng nhỏ tổn thất càng cao).

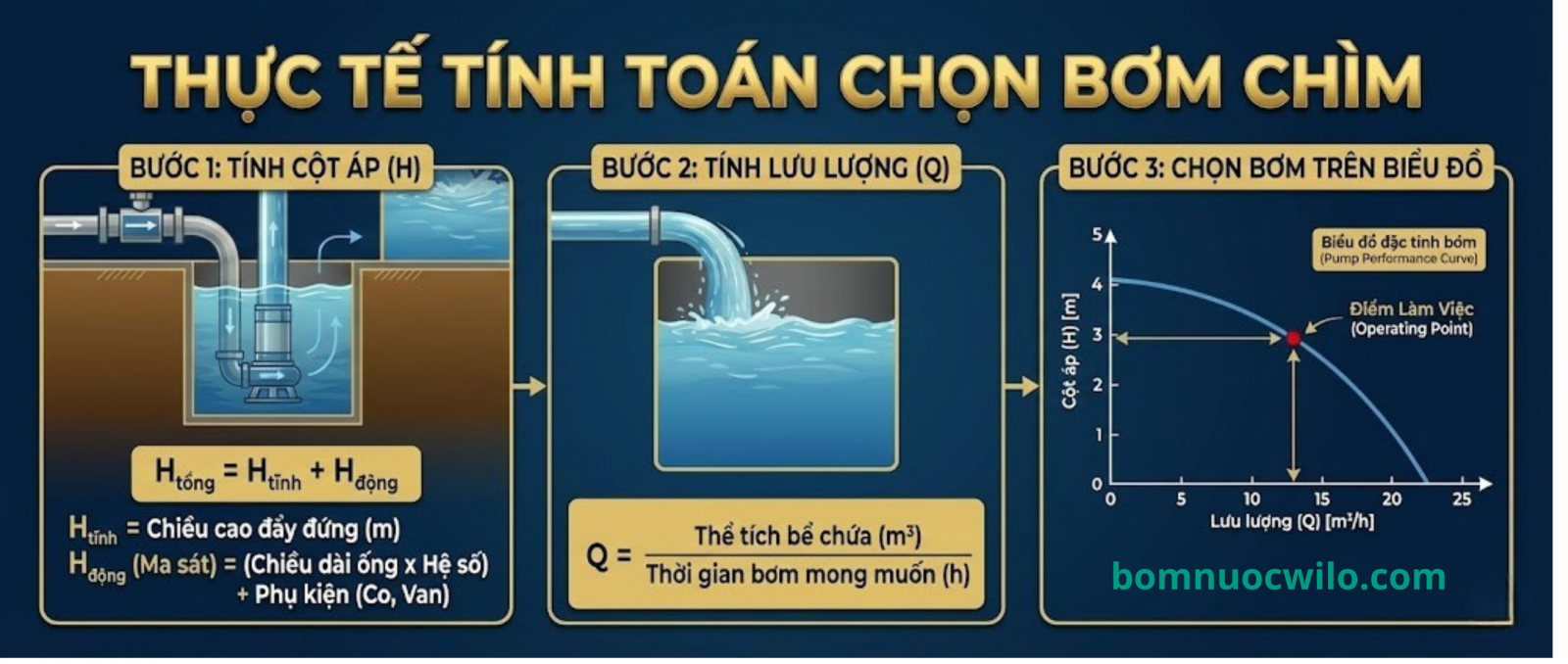

4. Ví dụ thực tế tính toán chọn bơm

Hãy cùng áp dụng công thức trên vào một tình huống cụ thể:

Tình huống: Nhà bạn có một hố thu nước thải dưới tầng hầm.

Nhu cầu (Q): Bạn muốn bơm khoảng 3 m³/h.

Địa hình:

Chiều cao từ đáy hố lên đến cống thoát nước chính là 5 mét (H_tĩnh = 5m).

Đường ống đẩy đi ngang trên trần nhà dài 20 mét.

Trên đường ống có sử dụng 3 cái co vuông 90 độ và 1 van một chiều để chống nước chảy ngược.

Tính toán Cột áp (H):

H_tĩnh: = 5m.

H_động (Tổn thất):

Tổn thất do 20m ống ngang: 20m / 10 = 2m.

Tổn thất do 3 co 90 độ: 3 cái x 0.5m = 1.5m.

Tổn thất do 1 van một chiều: 1 cái x 1m = 1m.

=> Tổng H_động = 2 + 1.5 + 1 = 4.5m.

H_tổng (Cột áp cần thiết): = H_tĩnh (5m) + H_động (4.5m) = 9.5 mét.

KẾT LUẬN: Bạn cần tìm một máy bơm chìm có thể hoạt động ở điểm làm việc: Lưu lượng 3 m³/h tại cột áp 9.5m.

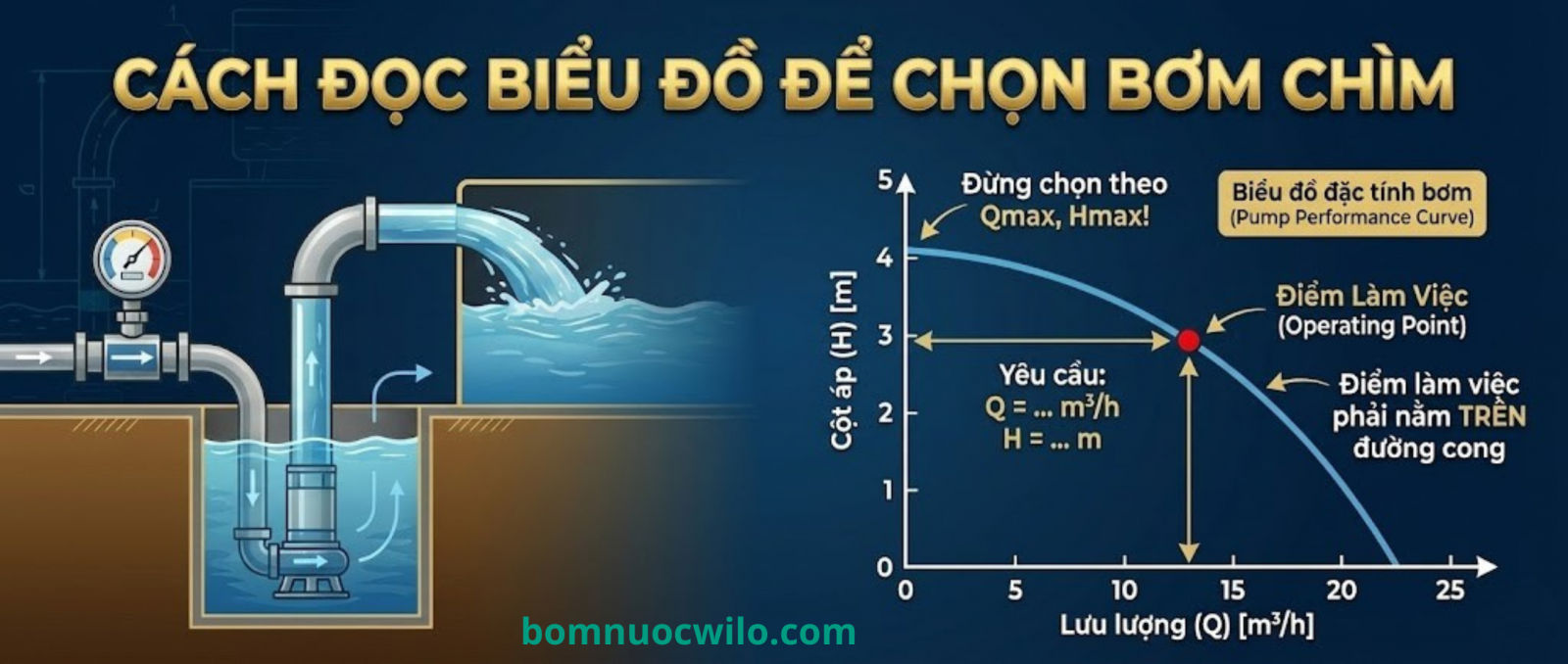

5. Cách đọc biểu đồ để chọn bơm (Đừng nhìn vào thông số Max!)

Đây là lỗi sai phổ biến nhất. Trên tem máy bơm thường ghi:

Q_max (Lưu lượng tối đa): Đạt được khi cột áp thấp nhất (H gần bằng 0).

H_max (Cột áp tối đa): Đạt được khi lưu lượng bằng 0 (van đóng kín, nước không chảy).

Bạn KHÔNG ĐƯỢC chọn bơm dựa trên H_max và Q_max. Bạn phải nhìn vào Biểu đồ đường đặc tính (Curve) của bơm.

Quay lại ví dụ trên: Bạn cần bơm 3m³/h tại 9.5m.

Nếu bạn mua một con bơm có H_max = 10m. Bạn nghĩ là đủ? Sai lầm! Tại cột áp 9.5m (gần mức max 10m), lưu lượng nước ra của bơm đó có thể chỉ còn 0.5 m³/h, không đạt yêu cầu 3m³/h của bạn.

Bạn phải chọn một chiếc bơm có H_max khoảng 14-16m, thì tại điểm cột áp 9.5m, nó mới cho ra lưu lượng 3m³/h.

Lời khuyên: Hãy yêu cầu người bán cho xem biểu đồ lưu lượng - cột áp của máy bơm đó. Gióng hai thông số bạn vừa tính lên biểu đồ để xem chúng có gặp nhau trên đường cong hoạt động của bơm hay không.

6. Hỏi & Đáp Thường Gặp (Q&A) Khi Chọn Bơm Chìm

Dù đã biết cách tính cột áp bơm chìm, thực tế vẫn có nhiều yếu tố khiến bạn băn khoăn. Dưới đây là giải đáp cho những câu hỏi phổ biến nhất:

Câu hỏi 1: Tôi có nên chọn máy bơm có công suất lớn hơn nhiều so với tính toán để "trừ hao" cho chắc ăn không?

Trả lời: Không nên "trừ hao" quá nhiều. Việc chọn bơm quá dư công suất gây ra nhiều vấn đề:

Lãng phí: Tốn chi phí mua máy ban đầu cao hơn và tốn điện năng vô ích trong suốt quá trình sử dụng.

Hại đường ống: Áp lực nước quá mạnh trong đường ống nhỏ có thể gây rung lắc, bung các khớp nối hoặc thậm chí vỡ ống.

Giảm tuổi thọ bơm: Bơm hoạt động sai điểm thiết kế tối ưu (ví dụ: cột áp thực tế quá thấp so với cột áp thiết kế của bơm mạnh) có thể gây hiện tượng xâm thực, làm hỏng cánh bơm nhanh chóng.

Lời khuyên: Chỉ nên chọn bơm có thông số dư khoảng 10% - 20% so với kết quả tính toán là an toàn.

Câu hỏi 2: Nếu tôi dùng đường ống xả nhỏ hơn kích thước họng xả của máy bơm thì sao? (Ví dụ: Họng bơm 60mm nhưng tôi thu về ống 42mm để tiết kiệm)

Trả lời: Đây là một sai lầm rất tai hại. Việc thu nhỏ đường ống đột ngột ngay đầu ra sẽ làm tăng vọt tổn thất áp lực đường ống (H_động).

Hậu quả là lưu lượng nước đầu ra sẽ giảm đi đáng kể, bơm hoạt động nặng tải hơn, nóng hơn và nhanh hỏng.

Lời khuyên: Luôn cố gắng sử dụng đường ống có kích thước bằng hoặc lớn hơn một chút so với họng xả của bơm. Nếu bắt buộc phải thu nhỏ, hãy thu từ từ và chấp nhận rằng lưu lượng sẽ bị giảm.

Câu hỏi 3: Tính xong Q và H là đi mua bơm được ngay phải không? Còn yếu tố nào quan trọng nữa?

Trả lời: Q và H là điều kiện cần, nhưng chưa đủ. Đối với bơm chìm, bạn còn phải cực kỳ quan tâm đến Môi trường nước:

Nước sạch: Dùng bơm cánh kín thông thường.

Nước thải sinh hoạt (ít rác): Dùng bơm cánh hở (vortex) để tránh tắc nghẽn.

Nước hố móng, bùn loãng, có rác sợi: Cần dùng bơm có "cánh cắt rác" để nghiền nhỏ dị vật trước khi hút vào.

Ví dụ: Bạn tính đúng Q, H nhưng lại mua bơm nước sạch thả vào hố ga chứa tóc và rác nilon, bơm sẽ bị kẹt cánh và cháy chỉ sau vài lần chạy.

Câu hỏi 4: Tại sao trên tem máy ghi H_max = 15m, nhưng tôi lắp vào bể sâu 12m thì nước lên rất yếu, gần như không có?

Trả lời: Như đã đề cập ở mục 5, đây là sự nhầm lẫn tai hại nhất về cách tính cột áp bơm chìm.

H_max (15m) là cột áp tại điểm lưu lượng bằng 0. Tức là tại độ cao 15m, nước chỉ dâng lên đến đó và đứng im, không chảy ra giọt nào.

Tại độ cao 12m, máy bơm đã gần chạm ngưỡng giới hạn của nó, nên lưu lượng còn lại cực kỳ ít.

Lời khuyên: Để bơm hoạt động hiệu quả, điểm cột áp làm việc thực tế của bạn chỉ nên bằng khoảng 60% - 80% của H_max ghi trên tem máy.

Câu hỏi 5: Tôi thấy cách tính H_động (tổn thất) hơi phức tạp. Có cách nào ước lượng nhanh hơn không?

Trả lời: Nếu bạn không muốn tính toán chi tiết từng cái co, cút, bạn có thể dùng một "quy tắc ngón tay cái" để ước lượng nhanh cho các hệ thống dân dụng đơn giản (đường ống không quá dài, không quá ngoằn ngoèo):

Cột áp tổng (H) sơ bộ = Chiều cao tĩnh (H_tĩnh) x Hệ số an toàn (1.3 đến 1.5)

Ví dụ: Bạn cần bơm lên cao 5m. Cột áp tổng sơ bộ = 5m x 1.4 = 7m. Sau đó hãy tìm bơm có điểm làm việc quanh mức 7m này.

Lưu ý: Cách này chỉ là ước lượng nhanh và kém chính xác hơn phương pháp tính chi tiết ở trên.

Để chọn đúng bơm chìm, hãy nhớ quy tắc:

Tính Q: Nhu cầu bơm bao nhiêu khối một giờ?

Tính H: Tổng chiều cao thẳng đứng + Tổn thất ma sát (quy đổi từ chiều dài ống ngang và phụ kiện).

Chọn bơm: Dựa trên điểm làm việc thực tế trên biểu đồ, không chọn theo thông số Max.

Hy vọng với hướng dẫn về cách tính cột áp bơm chìm này, bạn sẽ tự tin chọn được thiết bị phù hợp, tiết kiệm và hiệu quả cho gia đình mình!
